反沖洗過濾器主要由優質碳鋼或不銹鋼簡體、特殊結構的不銹鋼契形濾網、水流導向閥、差壓控制器、電動控制箱及排污裝置等所組成。當過濾器工作時，水流導向閥處于開啟狀態，水流由入口進入過濾器，經過濾網過濾后流入出口。

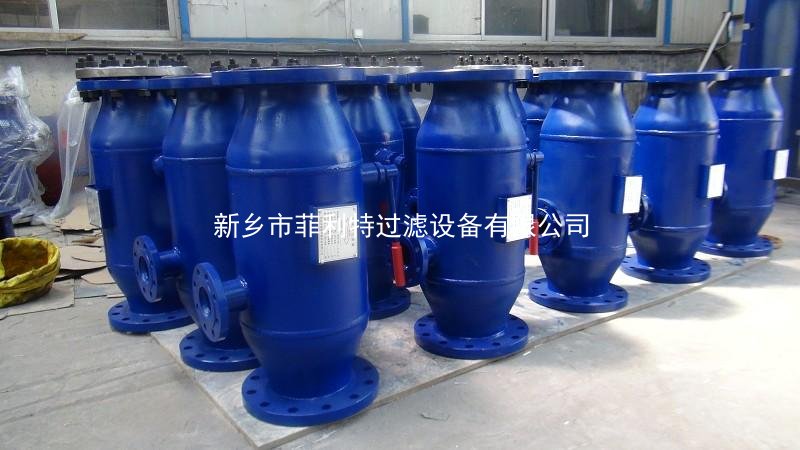

反沖洗過濾器

　　反沖洗過濾器應用范圍

　　反沖洗過濾器適用于各種供水系統，工藝水系統及工業冷卻水系統，特別是24小時連續運行的不停機系統，可以濾去水中的各種機械雜質，確保系統設備的安全可靠運行。

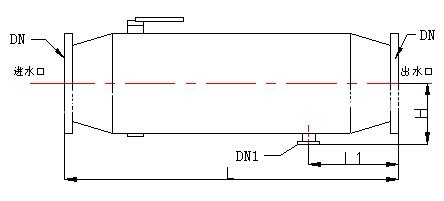

反沖洗過濾器結構圖

　　反沖洗過濾器性能參數

　　工作壓力：≤1.6Mpa

　　工作溫度：≤105

　　壓力損失：≤0.015

　　過濾精度：8-150目(特殊規格可訂做)

　　反沖洗過濾器特點

　　1、結構緊湊，占地少，可直接安裝于管路上，無須設反沖洗水源。

　　2、濾筒為不銹鋼制成，防腐能力強，使用壽命長。

　　3、出水口壓力低于設定值時，過濾器自動切換清洗，如過濾器發生故障，會自動關閉進水閥，打開旁通閥，使系統工作不受影響。

　　4、整個清洗過程對系統壓力波動小。

　　5、過濾工作能連續進行，過濾、切換和半自動清洗可現場手動操作，也可遠距離集中控制。

　　反沖洗過濾器采用壓差控制、定位控制自動清洗濾網。當過濾器進出口差壓達設定值或定時器達到預置時間時，電動控制箱發出信號，排污閥打開(水流導向閥處于開啟狀態)，水流沖洗粘在濾網內壁上的雜志被進一步?jīng)_洗排出，當水流導向閥處于全關狀態下，水流被迫從過濾器進口段網孔進入濾網外側，大部分凈液從出口流出，一部分凈液又從濾網外側進入濾網內部(因?yàn)橄到y(tǒng)會處于泄壓狀態，濾網內部壓力小于外側壓力)，從而對濾網進行反沖洗，特殊結構的不銹鋼契形濾網使得在濾網內部產生了噴射效果，任何雜志都被從光滑的內壁上沖走。當過濾器進出口壓差恢復正?；蚨〞r(shí)器設定時間結束后，電動排污閥關閉，水流導向閥開啟。整個沖洗過程系統可正常工作，無需停機。
