反沖洗過濾器結構與工作原理

　　反沖洗過濾器主要由優質碳鋼筒體、雙層不銹鋼濾筒、水流導向閥和排污裝置組成。當過濾器工作時，水流導向閥處于開啟狀態，水流自入口進入過濾器，經濾網過濾到出口，水中污物雜質被濾網攔截。當進出水口壓差達到0.05MPa時，應對濾芯進行清洗。先手動關閉水流導向閥，然后打開排污閥，此時，水由濾網外側流入內側，沖洗濾筒內壁上的污物雜質，經排污口排出，起到反向自動沖洗濾網和排污的作用，整個反沖排污過程不用關閉系統，無須人工進行清洗濾芯，實現在線排污。

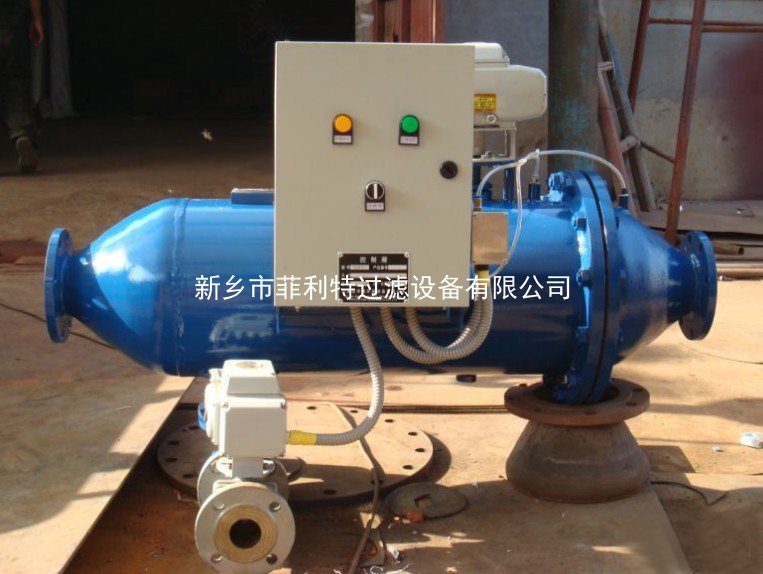

反沖洗過濾器

　　反沖洗過濾器性能特點

　　1、過濾精度高，過濾面積大，既保持高的流量，又具有低的壓力損失。

　　2、操作簡便、清洗，不需要安裝旁路來拆卸排污，無須人工進行清洗濾芯。

　　3、反沖洗排污過濾器不需停機，真正實現了在線排污。

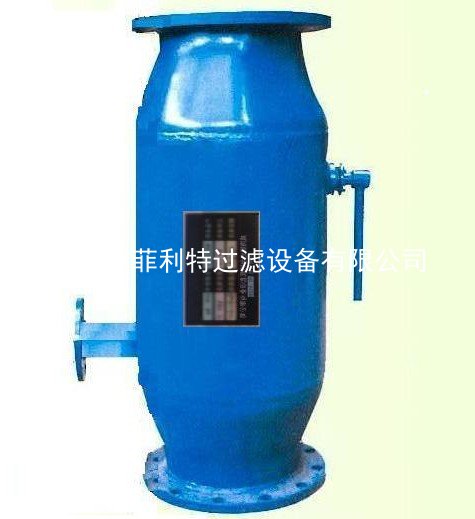

反沖洗過濾器

　　反沖洗過濾器技術參數

　　1、工作壓力：1.6MPa。

　　2、工作溫度：≤105℃。

　　3、壓力損失：0.05 MPa。

　　4、過濾精度：0.7～1.2mm。

　　反沖洗過濾器主要技術特點

　　1. LTLD型自動排污反沖洗過濾器在全流量下能正常工作，即保持搞的流量，又具有低的壓力降，避免了由于流速而造成的表面污漬。

　　2. LTLD型自動排污反沖洗過濾器直接安裝在管網系統上，不需要任何支撐結構。

　　3. 節省空間。

　　4. 自動沖洗排污，不需要安裝旁通路、拆卸排污。自動排污反沖洗過濾器適用范圍城建、化工、冶金、石油、制藥、食品、飲料、環保。

　　LTLD型在正常情況下，轉向閥開啟，水流經過濾器筒過濾后，由出口排出。當轉向閥關閉，排污閥開啟時，水流被迫從自動排污反沖洗過濾器的過濾筒的進口段網孔進入過濾筒外側，大部份從出口流出，一部份又從過濾器外經雜質收集段網孔進入過濾筒內部，對過濾筒產生了反沖洗，達到從過濾筒外部沖洗粘附在網孔上雜質的效果，雜質仍通過排污口排出。

　　反沖洗過濾器應用領域

　　石化加氫裝置中原料油反沖洗凈化過濾技術：用于油品精制過程中去掉油品中的硫、氨原子及金屬雜質，催化外用油漿自動反沖洗凈化過濾系統。

　　脫硫系統胺液循環凈化處理技術：用于化工氣體脫硫系統中貧富胺液的凈化過濾，以提高裝置效率，降低胺液消耗。

　　醋酸過濾凈化技術：用于化工行業醋酸乙烯生產過程，除去殘留在醋酸、醋酸乙烯、乙醛等產品中的碳粉顆粒，提高醋酸原料利用率。

　　水質凈化處理技術：用于含油污水、腐蝕性污水、醫藥化工污水等處理。

　　煤氣化與液化系統綜合過濾技術：用于煤氣化、液化中氣體、液體過濾，包括：高壓氮氣、蒸汽過濾器，柴油、循環水等液體過濾器，高溫高壓合成氣體過濾器，低溫甲醇過濾器等。

　　高濃度物料專有過濾技術：用于合成裝置合成油的過濾等。

　　高溫高壓氣體脈沖反吹再生技術：反沖洗過濾器可用于催化重整、汽油吸附脫硫中高溫氣體凈化等。
