反沖洗過濾器概述

　　反沖洗過濾器是一種壓力式自清洗密封過濾器，具有在線過濾、除污、排污功能，主要用于各種閉式循環系統(空調系統、工業冷卻系統、取暖系統等)的循環水過濾、凈化處理。該系列除污器主要是根據進出水壓力差進行反沖洗的操作，以達到自清洗濾網的功能。也可根據用戶需求，選擇手動、自動控制兩種控制方式。

　　反沖洗過濾器分類及型號說明

　　CW系列除污器，根據其結構及工作原理分為J型角通式除污器、F型反沖洗除污器、Z型直通式除污器三種。

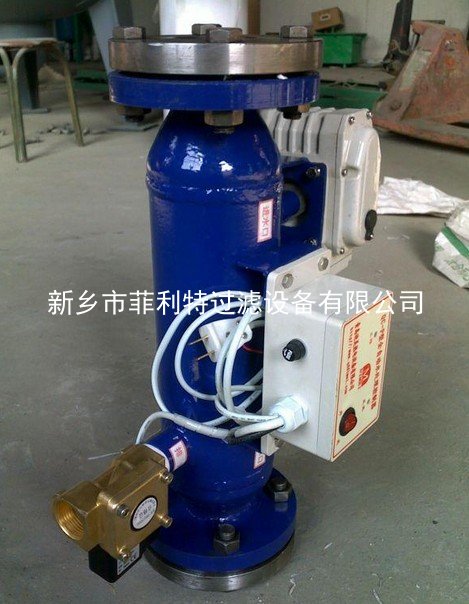

反沖洗過濾器

　　1、反沖洗過濾器型號說明

　　J型：JQ----全自動角通式除污器;JS------手動角通式除污器。

　　F型：FQ----全自動反沖洗除污器;FS------手動反沖洗除污器。

　　Z型：ZQ----全自動直通式除污器;ZS------手動直通式除污器。

　　如：CW-250JQ-1.0A-----表示進出口經為DN250mm，設計壓力1.0MPa，A型全自動控制反沖洗除污器。

　　2、反沖洗過濾器選型說明

　　(1)介質工作壓力：分為0.6 MPa，1.0 MPa，1.6 MPa，2.5 MPa。

　　(2)工作溫度：≤180℃。

　　(3)過濾精度：0.8-5mm(特殊要求需另行設計)。

　　反沖洗過濾器工作原理

　　角通式除污器主要由優質碳鋼筒體、特殊結構的不銹鋼濾網、排污裝置所組成。當過濾器工作時，水流由入口進入過濾器，經過濾網過濾，水中的雜質被濾網截留，潔凈的水經出水口送出(見圖1)。當過濾器進出水壓差達到0.06-1.0MPa之間(或出水壓力過低，不能滿足后置系統正常運行)時，則需要對濾網進行反沖洗。關閉水流導向閥，水流經濾網內側進行反沖洗，濾網截留的雜質經排污口排出，起到反向自動沖洗濾網的作用。

　　反沖洗除污器主要由優質碳鋼筒體、特殊結構的不銹鋼濾網、排污裝置所組成。當過濾器工作時，水流由入口進入過濾器，經過濾網過濾，水中的雜質被濾網截留，潔凈的水經出水口送出(見圖1)。當過濾器進出水壓差達到0.06-1.0MPa之間(或出水壓力過低，不能滿足后置系統正常運行)時，則需要對濾網進行反沖洗。關閉水流導向閥，水流經濾網內側進行反沖洗，濾網截留的雜質經排污口排出，起到反向自動沖洗濾網的作用。

　　直通除污器主要由優質碳鋼筒體、特殊結構的不銹鋼濾網、排污裝置所組成。當過濾器工作時，進水閥門1打開，旁通閥門2關閉，排污閥門3關閉，水流由入口進入過濾器，經過濾網過濾，水中的雜質被濾網截留，潔凈的水經出水口送出(見圖1)。當過濾器進出水壓差達到0.06-1.0MPa之間(或出水壓力過低，不能滿足后置系統正常運行)時，則需要對濾網進行反沖洗。首先關閉進水閥門1，打開旁通閥門2，打開排污閥門3，水流經濾網內側進行反沖洗，濾網截留的雜質經排污口排出，起到反向自動沖洗濾網的作用

　　 反沖洗過濾器排污狀態及安裝使用

　　1、安裝簡單，只需按照設備筒體上箭頭指示進水方向連接在管路。

　　2、設計、安裝時應盡量考慮排污口在下部，便于雜物的順利排放。

　　3、排污管就近接入排水溝，且應保持排污順暢。

　　4、為便于觀察系統工況和日常操作，應在進、出口安裝壓力表和手動閥門。

　　5、排污時，應根據排污情況，通過開關閥門，對濾網沖洗10-20秒。

　　6、微電腦控制器的使用方法

　　(1)出水壓力值設定方法：系統運行后，觀察設備進水壓力值，然后將出水電接點壓力表的數值調整為小于進水壓力值0.06-0.08MPa。如：進水壓力為0.4MPa，則出水電接點壓力表的數值調整為0.32-0.34 MPa之間即可。

　　(2)然后接通微電腦電源，并將控制面板上的電源開關打開。

　　(3)如果此時出水壓力低于設定壓力值，則設備保持在工作狀態，工作指示燈亮，自動執行器開啟閥板，排污電磁閥(或電動閥)關閉。

　　(4)如果出水壓力低于設定壓力值，則設備進入反沖洗狀態，反洗指示燈亮，自動執行器關閉閥板，排污電磁閥(或電動閥)打開。反洗過程延時2-4分鐘后，返回工作狀態。如果此時出水壓力高于設定壓力值，則設備保持正常出水狀態，如果出水壓力仍舊低于設定壓力值，則設備工作2-4分鐘，反洗2-4分鐘，如此不斷反復，直到出水壓力值高于設定壓力值。

　　(5)反沖洗執行閘板軸與設備筒體為雙橡膠圈密封(或四氟填料)，若使用過程中發生漏水的現象，可用小扳手將壓蓋上面的三個螺絲適當均勻的擰緊幾圈，以不漏水為準。若壓蓋被壓緊到底部仍不能解決漏水現象，則需要更換新的密封圈或填料(密封圈規格型號以隨機備用型號為準)。
