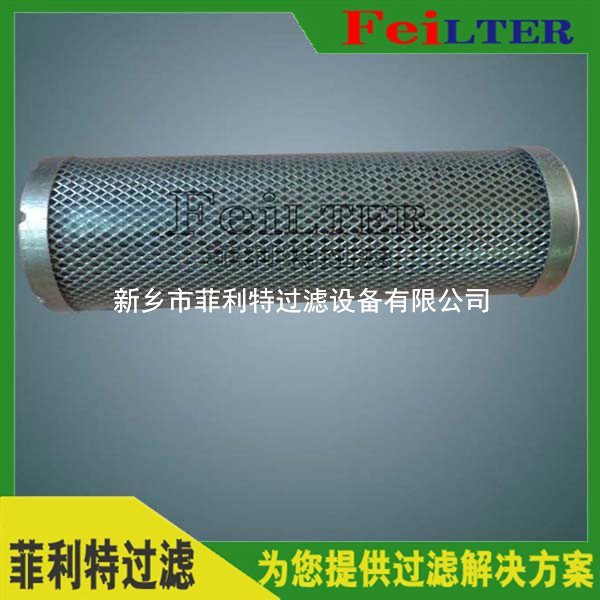

HY1-3-001F匯益回油濾芯詳細介紹

電廠NUGENT濾芯HQ25.300.18Z
哈爾濱汽輪機廠配套濾芯600MW
機組專用濾芯HQ25.300.11Z
緊急油濾芯HC8900FKS26H
三并聯SLQ-069
汽輪機油動機濾芯HQ25.01Z
抗燃油EH油系統回油濾芯XJL.02.09
頂軸油系統濾芯ZCL-1-450B
冰機精油濾芯A8021-14-05
吸氣濾芯G601-21-09



吸油濾芯W(wǎng)U-160X100J
汽輪機油動機濾芯HQ25.01Z
電廠頗爾油濾芯HC8900FKN16H
頂軸油泵入口濾芯TLX268/20

安裝尺寸 ：
外徑尺寸： 5.63英寸（ 143毫米）
長度： 36.26英寸（ 921毫米）
墊圈外徑：無
墊片ID：無
效率測試版1000： 11微米
旁路閥設定值：無
適用范圍：
　加油設備、工程機械設備；工程設備機械，礦山設備。電廠空氣濾芯
　制藥及食品加工領域；大型粉塵工況企業。
主要應用：
頗爾SRT UE319
外形尺寸：
內徑： 1.73“ （ 44mm）
外徑： 3.08 “ （ 78毫米）
長度： 8.72 “ （ 221毫米）
效率：
精度： 12微米
替換：
頗爾UE319AS08H ， UE319AS08
頗爾PALL濾芯HC9100FKP8H
產品介紹：

HC8900FCT39Z   HC9021FCS8Z   HC9400FUS26Z   HC9601FCP16Z
HC8900FCT8H   HC9021FCT4H   HC9400FUS39H   HC9601FCP4H
HC8900FCT8Z   HC9021FCT4Z   HC9400FUS39Z   HC9601FCP4Z
HC8900FCZ13H   HC9021FCT8H   HC9400FUT13H   HC9601FCP8H
HC8900FCZ13Z   HC9021FCT8Z   HC9400FUT13Z   HC9601FCP8Z
HC8900FCZ16H   HC9021FCZ4H   HC9400FUT26H   HC9601FCS13H
HC8900FCZ16Z   HC9021FCZ4Z   HC9400FUT26Z   HC9601FCS16H
HC8900FCZ26H   HC9021FCZ8H   HC9400FUT39H   HC9601FCS4H
HC8900FCZ26Z   HC9021FCZ8Z   HC9400FUT39Z   HC9601FCS8H
HC8900FCZ39H   HC9021FUP4H   HC9404FCN13H   HC9601FCS8Z
HC8900FCZ39Z   HC9021FUP4Z   HC9404FCN13Z   HC9601FCT13H
HC8900FCZ8H   HC9021FUP8H   HC9404FCN26H   HC9601FCT13Z

高壓油濾芯是安裝在液壓系統的油路中用于清除液壓系統中各元件磨損的金屬粉末及其它機械雜質使油路保持清潔，延長液壓系統壽命。 低壓系列pall濾芯還設有旁通閥，當濾芯未及時更換時，旁通閥能自動打開，系統正常運轉。 該系列產品是美國，德國，英國、意大利等國同類產品的替代品。
安裝濾油器在液壓系統中的安裝位置通常有以下幾種：
(1)要裝在泵的吸油口處：
泵的吸油路上一般都安裝有表面型濾油器，目的是濾去較大的雜質微粒以保護液壓泵，此外濾油器的過濾能力應為泵流量的兩倍以上，壓力損失小于0.02MPa。
(2)安裝在泵的出口油路上：
此處安裝濾油器的目的是用來濾除可能侵入閥類等元件的污染物。Pall濾芯其過濾精度應為10～15μm，且能承受油路上的工作壓力和沖擊壓力，壓力降應小于0.35MPa。同時應安裝
安全閥以防濾油器堵塞。
(3)安裝在系統的回油路上：這種安裝起間接過濾作用。一般與過濾器并連安裝一背壓閥，當過濾器堵塞達到一定壓力值時，背壓閥打開。
(4)安裝在系統分支油路上。
(5)單獨過濾系統：大型液壓系統可專設一液壓泵和濾油器組成獨立過濾回路。
液壓系統中除了整個系統所需的濾油器外，還常常在一些重要元件(如伺服閥、精密節流閥等)的前面單獨安裝一個專用的精濾油器來確保它們的正常工作。
