管路過濾器由采用高矯頑力的強磁性材料與阻攔濾網組合而成，吸附力是一般磁性材料的十倍，具有在瞬間液流沖擊或高流速狀態下，吸附微米級的鐵磁性污染物的能力，并能客服在高速大沖擊下沖下的鐵磁性污染物重新被吸附，從而避免了液壓元件的卡死或磨擦事的磨損，延長液壓元件及液壓系統的使用壽命，增強液壓系統的可靠性。在電液伺服系統和電液比列系統中應用，效果十分明顯。

該產品廣泛應用于采用電液伺服系統電液比例系統及一般液壓傳動系統的機械設備、船舶、武器裝備及液壓試驗臺等。

該過濾器是由兩只單筒過濾器、換向閥、旁通閥、發訊器、擴散器等組成。它被安裝在油箱的頂部，可在形同不停機的情況下更換濾芯，適用于連續工作的液壓系統回油精過濾，用來濾除液壓系統中諸元件磨損產生的金屬粉末以及密封件的橡膠雜質等，使流回油箱的油液保持清潔，以利于系統中的油液循環使用。

當一只過濾器的濾芯堵塞致使進出口壓差為0.35mpa時，發訊器發訊，這時，轉動換向閥，使備用油箱器工作，然后更換已堵塞的濾芯。

在因故不能及時更換已堵塞濾芯，使進出油口壓差進一步上升到0.4mpa時，旁通閥自動開始工作，從而保護濾芯及系統正常工作，單用戶應盡快更換濾芯。

因設計采用了直回濾油，從而更換濾芯或向油箱加油變得非常方便，只需旋開過濾器濾蓋即可更換濾芯或向油箱加油，每個濾頭設有2只M18x15油口，可在任何一處安裝發訊器。

擴散器設置在回油筒體底部，能使回油的介質平穩的流入油箱內，不易產生氣泡，減少了空氣的重新進入，并減弱已沉積污染物的變動。

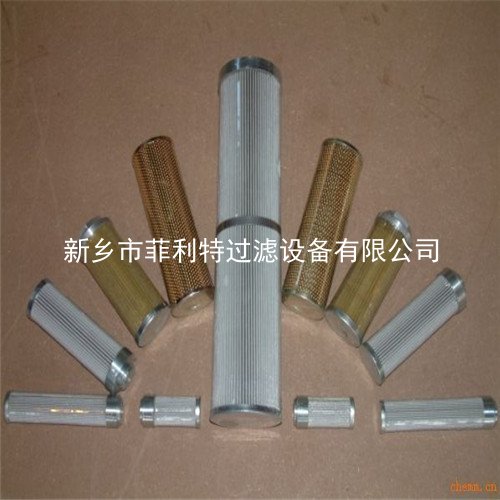

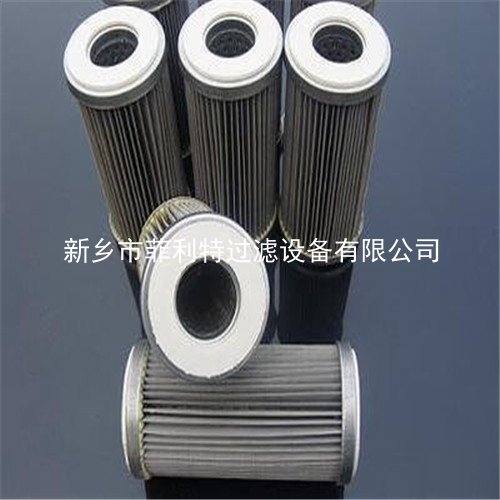

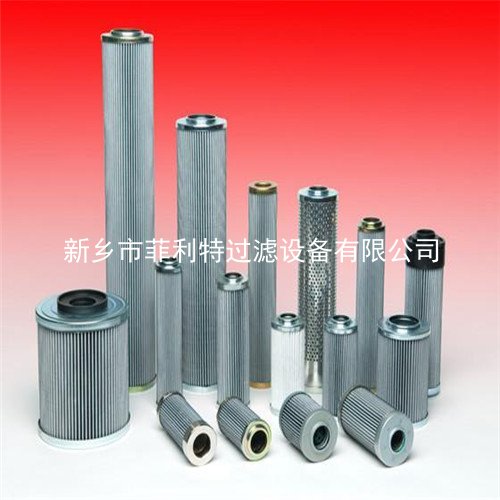

濾芯采用新型化纖過濾材料，具有過濾精度高、通油能力大、原始壓力損失小、納污量大等優點，其過濾精度以過濾精度標定，過濾比β3、5、10、20≧200，過濾效率η≥99.5﹪。符合ISO標準。

由金屬和鋁、銅鍍鎳或不銹鋼的金屬板材冷沖壓組合而成的片狀過濾元件。
