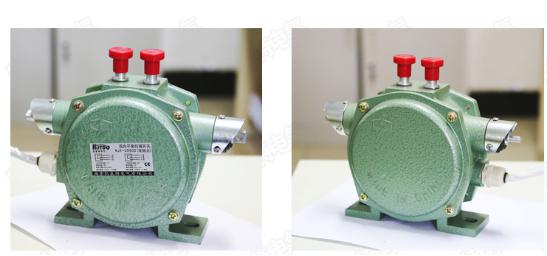

用于物料輸送現場發生緊急事故時的停機開關，本機由于安裝方便，開關轉換方便可靠，在鋼鐵、電力、礦山及水泥等有膠帶輸送機的行業得到廣泛應用。
工作原理：
本開關采用回轉式凸輪結構。當拉桿手回轉時，凸輪隨之轉動，使微動開關動作，輸出開關量，發出報警信號和停機信號。復位方式I型為自動復位，拉桿解除拉力后，凸輪結構自動復位到原始狀態。III型為手工復位，凸輪軸回轉到一定角度自鎖定位，需手工復位手柄后凸輪方能返回原始狀態。本裝置采用防水、防塵密封設計，較好防止水、灰塵進入機殼內。
性能特點
•外殼采用高壓鑄鋁，重量輕
•強度高表面采用靜電涂裝，附著力強，涂層均勻
•保護等級IP67
•內藏高性能微動開關和無需加油的滾珠軸承
•內藏停止用和報警2個接點
•可生產附動作指示桿產品
•采用旋轉式凸輪結構，動作行程大，靈敏度高且不易卡死。
•耐久性卓越
適用范圍
適用于以下設備的緊急或正常關機
*常規皮帶輸送機
*梭式輸送機
*裙邊式給料輸送機
*斗式提升機
*包裝生產線
*堆料／取料系統，起重機，挖掘機
*輪船裝卸系統
*水平給料機
雙向拉繩開關FSSL-Ⅲ-2 380V 5A基本技術參數：
◆開關額定值：380V 5A。
◆鎖定角度：20°；動作角度20°
◆拉力：3至8公斤。
◆具有手動和自動兩種。
◆防護等級：IP67
結構特點:
◆拉線開關是雙向觸動的，既可安裝在輸送機中間位置，也可安裝在其兩端
◆通用的安裝設計使拉線開關既可安裝在輸送機的縱梁頂部也可安裝在其兩側
安裝說明
1、拉繩開關成對安裝在皮帶機左右兩側，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×40mm螺栓緊固拉繩開關。
2、拉繩開關每隔40米安裝1臺，其位置應低于皮帶及便于現場工作人員使用。
3、拉繩系在一關臂上，拉繩推薦使用覆塑鋼絲繩，直徑3~5mm均可。鋼絲繩用繩夾固定，每隔3米左右安裝一個托環，以免鋼絲繩垂撓度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂撓度。
4、對于爬坡段皮帶機，應盡量縮短拉繩開關間距，及拉繩長度。 |
