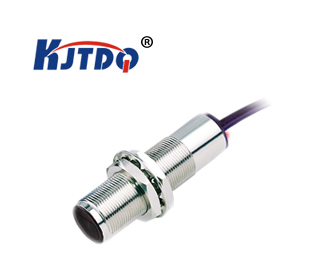

位移傳感器又稱為線性傳感器，位移傳感器分為電感式位移傳感器，電容式位移傳感器，光電式位移傳感器，位移傳感器超聲波式位移傳感器，霍爾式位移傳感器。 電感式位移傳感器是一種屬于金屬感應的線性器件，接通電源后，在開關的感應面將產生一個交變磁場，當金屬物體接近此感應面時，金屬中則產生渦流而吸取了振蕩器的能量，使振蕩器輸出幅度線性衰減，然后根據衰減量的變化來完成無接觸檢測物體的目的。

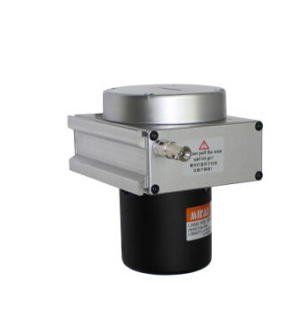

位移是和物體的位置在運動過程中的移動有關的量，位移的測量方式所涉及的范圍是相當廣泛的。小位移通常用應變式、電感式、差動變壓器式、渦流式、霍爾傳感器來檢測，大的位移常用感應同步器、光柵、容柵、磁柵等傳感技術來測量。其中光柵傳感器因具有易實現數字化、精度高（目前分辨率蕞高的可達到納米級）、抗干擾能力強、沒有人為讀數誤差、安裝方便、使用可靠等優點，在機床加工、檢測儀表等行業中得到日益廣泛的應用。
位移傳感器使用方式:一般采用給位移傳感器加上一個電壓，利用其優良的平滑性，來檢測輸出電壓（輸出電阻改變輸出電壓）分壓比。位移傳感器原理:可變電阻（電位器）式位移傳感器。
位移傳感器的主要特性參數：
1.位移傳感器的標稱阻值：電位器上面所標示的阻值。
2.允許誤差：標稱阻值與實際阻值的差值跟標稱阻值之比的百分數稱阻值偏差，它表示電位器的精度。允許誤差一般只要在 ±20%以內就符合要求,因為一般位移傳感器是以分壓的方式來使用,具體電阻的大小對傳感器的數據采集沒有影響.
3.線性精度:直線性誤差.此參數越小越好.
4.位移傳感器的壽命:導電塑料位移傳感器都在200萬次以上.
5.重復精度:此參數越小越好.
6.位移傳感器的分辨率:位移傳感器所能反饋的蕞小位移數值.此參數越小越好.導電塑料位移傳感器分辨率為無窮小.
|
