電流互感器的二次參數包括變比和準確度級。
變比：表示一次電流與二次側電流的比值，是繼電保護整定計算及計量專業的重要參數。變比的選擇，首先應考慮額定工況下測量儀表的指示精度和滿足保護裝置額定輸入電流及工作精度的要求。例如，當保護裝置的額定輸入電流為5A時，在正常工況下，測量級的電流互感器二次輸出電流應在1~4.5A之間比較合理。如果太小，（如小于0.5A）就不合理了。保護級的電流互感器，由于要保證在系統故障時不飽和，一般變比要大于測量級的電流互感器變比。注意，電流互感器一次繞組，串聯變比不變?nèi)萘吭龃笠槐�；并�?lián)變比增大一倍，容量不變。二次繞組，串聯變比不變，容量增大一倍；并聯變比減小一半，容量不變。
準確度級：目前，國內采用的電流互感器的準確度級有六個：0.1、0.2、0.5、1、3、5級。按照計量、測量類和保護類兩類討論，計量測量類需要運行時精確測量，滿足正常負荷下測量要求，保護類在故障態時進行保護，滿足極限情況下的要求。 計量、測量準確等級：0.1、0.2、0.5等。如0.5級表示在額定工況下，電流互感器的傳遞誤差不大于0.5%。 保護準確等級：一般采用P級，例如，5P20，表示20倍額定電流下誤差是5%，所以保護級雖然精度不如計量測量級，但具有很強的抗飽和能力。所以CT的繞組不能使用錯誤，否則容易出現飽和現象，對于繼電保護部分將出現誤動或拒動（縱差保護容易誤動，因為檢測差流過大。后備保護由于采集數值過小又會出現拒動的情況）。

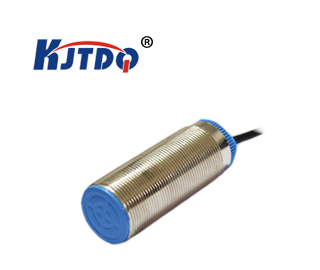

以上內容就是我們?yōu)槟暮唵谓榻B，如果您想了解更多這方面的知識，或者了解接近傳感器的型號，歡迎您撥打電話025-66075066聯系我們，我們將竭誠為您服務。 |
