無線油氣田監控解決方案使用了凱基特電氣的無線產品，各無線傳感器、無線測控裝置、無線管理裝置等，配置合理，實現對油、氣田的審查設備、輸送管道等各種參數實時監控，有著相當重要的實用價值。
以下是凱基特電氣無線油氣田監控解決方案的實施細節，歡迎有需要的商家就具體應用參數前來咨詢。
一、需求概述:
在油田、氣田的生產過程中，對油、氣田的生產設備，以及油、氣、輸送管道的各種參數進行實時監控，相當重要。
由于油、氣田生產分散在野外，傳輸管道長，如何將生產數據實時的傳送到監控中心，或是管理人員在野外通過便攜電腦隨時隨地監控到某生產點的數據，出現緊急情況時啟動應急措施，一直困擾管理人員。
傳統的油、氣田監控主要是靠值班人員周期性巡檢。人工成本高，也會留下許多人為因素，存在安全風險。
為此，凱基特電氣選用自主研發設計的無線產品，利用無線通訊技術，組織成完整的無線傳感器網絡，對油田、氣田及輸送管道的流量、壓力、溫度、H2S、CH4等等參數，以及生產設備的啟、停、電流、電壓、位置等等工作狀態，以及用戶關注的其它參數進行實時監控，并在出現緊急情況時啟動相應的應急設施。
二、方案設計
1、系統結構

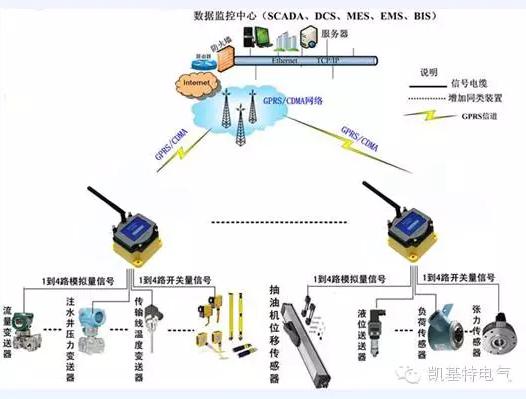

南京凱基特電氣的無線油氣田監控系統，是以自主研發的無線傳感模塊為核心，利用無線傳感器網絡技術搭建而成的。系統主要有分為三個層次：
（1）采集層——通過各種傳感器裝置，現場采集壓力、液位、溫度、液體表面的氣體濃度等參數，存儲到無線數據采集器；
（2）傳輸層——無線數據采集器將數據遠程發送到無線管理裝置，無線管理裝置通過GPRS、2.4GHz、433MHz等方式，將數據上傳到監控中心；
（3）應用層——監控中心的監控軟件把數據解析出來，按照客戶的要求顯示在屏幕上。
2、技術特點
（1）直觀

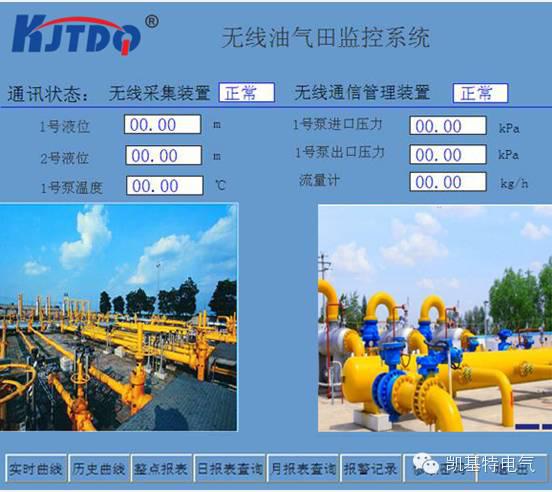

監控軟件將遠端數據顯示在屏幕上。

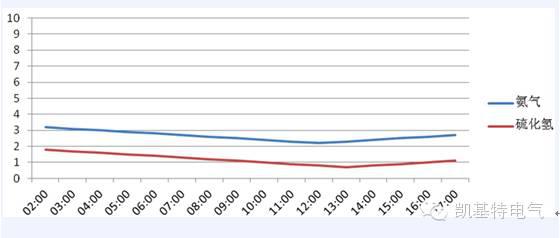

并根據用戶的要求，對數據進行存貯，制成各種報表、曲線圖、趨勢圖、直方圖、餅圖等。
（2）響應及時
對于緊急事件，監控軟件能實時提醒，通知人員趕赴現場。
（3）應用廣泛
無線傳感器支持電池供電，適合于因距離遠或地形復雜的而導致無法布線的監測點，不存在監控盲點。
（4）便于安裝、維護及擴展
無需布線，只需安裝、上電、設置，簡單幾步即可完成監測布點。
（5）兼容性好
第三方的智能裝置可通過我司的無線轉換器方便、快捷的接入無線傳感網絡，第三方傳感器也可方便接入。
3、主要設備及參數
（1）無線管理裝置：
上傳通信技術參數：
①硬件接口層：串口、ETHERNET、 GPRS/3G/4G、 WI-FI
②通訊協議層：MODBUS RTU，自主協議
下行通信技術參數：
①2.4GHz/433M無線射頻方式
②MODBUS協議，或用戶要求的其它通信協議
③供電電壓：220VAC或24VDC
④外殼防護等級IP66。有易燃易爆氣體環境，外殼選擇防爆外殼
（2）無線轉換器：
①2.4GHz無線射頻上傳，理想情況傳輸距離1.5KM
②透明傳輸?shù)谌街悄苎b置的數據
③支持1-16臺第三方智能裝置的接入
④可選DC24V/AC220V供電；或電池供電，使用時間可達3-6年
⑤外殼防護等級為IP66。有易燃易爆氣體環境，外殼選擇防爆外殼
（3）無線測控裝置：
①2.4GHz無線射頻上傳，理想情況傳輸距離1.5KM
②通信協議為MODBUS
③支持DI/DO/AI不同的輸入、輸出組合，便于第三方傳感器接入
④可選DC24V/AC220V供電，或電池供電，使用時間可達3-6年
⑤外殼防護等級為IP66。有易燃易爆氣體環境，外殼選擇防爆外殼
（4）無線氣體傳感器：
①2.4GHz無線射頻上傳，理想情況傳輸距離1KM
②上傳的通訊協議為MODBUS
③供電方式：電池供電（使用時間可達3-6年）或外供電（DC24V）
④外殼防護等級為IP66。有易燃易爆氣體環境，外殼選擇防爆外殼
⑤氣體傳感元件：可根據需要檢測的氣體選配相應的氣體傳感元件
（5）無線溫濕度傳感器：
①2.4GHz無線射頻上傳，理想情況傳輸距離1KM
②上傳的通訊協議為MODBUS
③供電方式：電池供電（使用時間可達3-6年）或外供電（DC24V）
④外殼防護等級為IP66。對于有防爆氣體的環境，外殼選擇防爆外殼 |
