藥品檢測無線監控解決方案是為滿足當前對藥品在生產、流通、經營等各環節的存儲環境的監控要求，基特電氣有限公司使用相關無線產品，如無線傳感器、無線管理裝置、無線數據采集裝置、無線測控裝置等，進行數據監測與管理而制定出來的樣板。
以下為藥品檢測無線監控解決方案的具體實施，如有需求歡迎咨詢，個別產品及參數可依據商家具體實施環境而定。
一、需求概述
為了保證藥品在生產、倉儲、流通、經營等各個環節的質量，保證藥品質量與使用安全，醫藥行業對藥品的存儲環境的要求越來越高，藥監部門已明確要求對藥品倉庫進行數據監控，以確保藥品存儲的環境符合存儲規定。
要實現完整的溫濕度檢測，傳統的手工藝記錄已經遠遠不能滿足要求，需要利用先進的傳感器測量技術、數字通信技術、計算機網絡技術、自動化控制技術等以無線溫濕度傳感器為測量終端，結合數據采集器、控制器等組成專門應用于醫藥行業的溫濕度檢測系統，實現對藥品在各個環節的有效檢測與管理。
二、方案設計

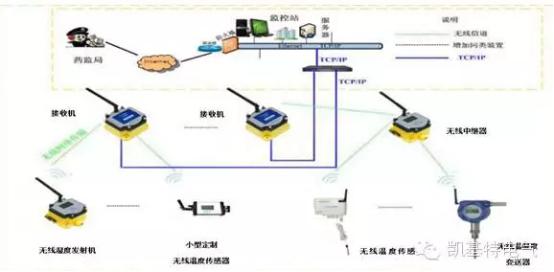

1.系統結構
南京凱基特的藥品檢測無線監測系統，是以自主研發的無線傳感模塊為核心，利用無線傳感器網絡技術搭建而成的。系統主要有分為三個層次：
（1）采集層——通過各種傳感器裝置，現場采集壓力、液位、溫度、液體表面的氣體濃度等參數，存儲到無線數據發射器；
（2）傳輸層——無線數據采集器將數據遠程發送到無線管理裝置，無線管理裝置通過GPRS、TCP/IP、RS485等方式，將數據上傳到監控中心；
（3）應用層——監控中心的監控軟件把數據解析出來，按照客戶的要求顯示在屏幕上。
2、技術特點
（1）直觀

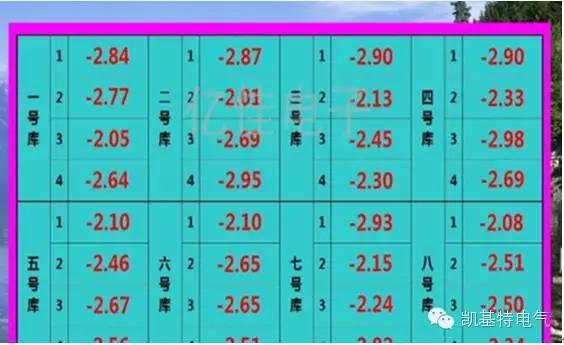

監控軟件將遠端數據顯示在屏幕上。

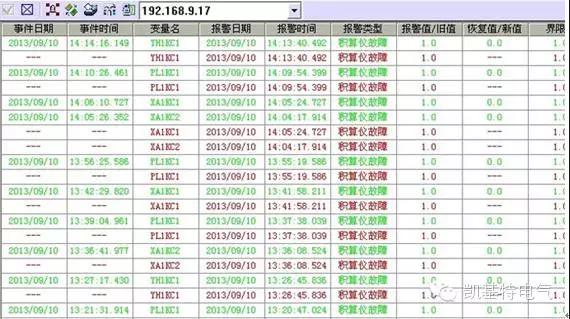

并根據用戶的要求，對數據進行存貯，制成各種報表、曲線圖、趨勢圖、直方圖、餅圖等。
（2）響應及時
對于緊急事件，監控軟件能實時提醒，通知人員趕赴現場。
（3）應用廣泛
無線傳感器支持電池供電，適合于因距離遠或地形復雜的而導致無法布線的監測點，不存在監控盲點。
（4）便于安裝、維護及擴展
無需布線，只需安裝、上電、設置，簡單幾步即可完成監測布點。
（5）兼容性好
第三方的智能裝置可通過我司的無線轉換器方便、快捷的接入無線傳感網絡，第三方傳感器也可方便接入。
3、主要設備及參數
（1）無線接收器
上傳通信技術參數：
①硬件接口層：串口、ETHERNET、 GPRS/3G/4G
②通訊協議層：MODBUS RTU， （自主協議）
下行通信技術參數：
①2.4GHz/433M無線射頻方式
②MODBUS協議，或用戶要求的其它通信協議
③供電電壓：220VAC或24VDC
④外殼防護等級IP66。有易燃易爆氣體環境，外殼選擇防爆外殼
（2）無線中繼器
①433MHz無線射頻上傳，理想情況傳輸距離1KM
②透明傳輸?shù)谌街悄苎b置的數據
③支持1-16臺第三方智能裝置的接入
④可選DC24V/AC220V供電；或電池供電，使用時間可達3-6年
⑤外殼防護等級為IP66。有易燃易爆氣體環境，外殼選擇防爆外殼
（3）無線發射器
①433MHz無線射頻上傳，理想情況傳輸距離1KM
②通信協議為MODBUS
③支持DI/DO/AI不同的輸入、輸出組合，便于第三方傳感器接入
④可選DC24V/AC220V供電，或電池供電，使用時間可達3-6年
⑤外殼防護等級為IP66。有易燃易爆氣體環境，外殼選擇防爆外殼
（4）無線溫濕度傳感器
①433MHz無線射頻上傳，理想情況傳輸距離1KM
②上傳的通訊協議為MODBUS
③供電方式：電池供電（使用時間可達3-6年）或外供電（DC24V）
④外殼防護等級為IP66。對于有防爆氣體的環境，外殼選擇防爆外殼
|
